Descriere INION

PLACI RESORBABILE







INDICATII PLACI



  1. Fractura de maleola peronieraindicatii-placi indicatii-placi
  2. Fracturi de antebrat
  3. Chirurgia antepiciorului
  4. Fixare de grefe osoase / substituenti
  5. Fixare cominutii







 CARACTERISITICI AVANTAJE PLACI



     1. CARACTERISTICI

  • Posibilitatea de a personaliza placile
  • Placile pot fi taiate la forma si dimensiunea necesare
  • Suruburile pot fi taiate la lungimea dorita
  • Montaj “low profile”
  • Suruburi poliaxiale
  • Suruburile se zavorasc in placa
  • Radiotransparente
  • Biodegradabile

     2. AVANTAJE

  • Pot fi folosite in cele mai dificile situatii anatomice
  • Inventar redus de implanturi (patru coduri pentru placi, patru coduri pentru suruburi)
  • Risc scazut de a irita tesuturile
  • Pozitia suruburilor si directia lor pot fi hotarate in functie de necesitati
  • Risc scazut de desurubare
  • Permite taierea capetelor suruburilor – montaj ”low profile”
  • Permit vizualizarea completa a focarului de fractura
  • Nu necesita interventie de extragere





IMPLANTURI PLACI

      PLACI



Ref. No. Description
FRF-1063 20×65 mm straight plate
FRF-1064 20×100 mm straight plate
FRF-1065 20×65 mm concave plate
FRF-1066 20×100 mm concave plate

placi_implant









       SURUBURI



Ref. No. Description
FRF-1217 2.8×40 mm screw
FRF-1262 2.8×23 mm screw (2 pcs)
FRF-1270 3.1×18 mm screw
FRF-1271 3.1×40 mm screw

surub_implant













INSTRUMENTAR



instrumentar

Ref. No. Description
INS-9024 Plate bending pliers
INS-9070 2.25 mm drill bit with 32 mm stop (AO)
INS-9073 2.5 mm drill bit  with 42 mm stop (AO-bayonet)
INS-9081 2.8 mm bone tap with 42 mm stop (AO-bayonet)
INS-9082 3.1 mm bone tap with 42 mm stop (AO-bayonet)
INS-9085 Countersink 2.5/2.8/3.1 mm, (AO-bayonet)
INS-9087 K-wire 1.6 mm, 2 pack
INS-9088 Drill guide 2.5/2.8/3.1 mm
INS-9091 Depth gauge 2.0-3.1 mm
INS-9093 Screwdriver handle, cannulated
INS-9094 Screwdriver shaft, crosshead
INS-9109 Screw Cutting Pliers
INS-9110 Screw Cutting Measure 1.5-3.1 mm



ACCESORII IMPLANTURI



  1. ACC-9810 Inion Thermo+™ water bath (230 V)
  2. ACC-9802 Inion Thermo™ drape (5 sterile drapes/package)



accesorii_1 accesorii_2



 TEHNICA



UTILIZAREA BAII DE TERMOFORMARE



baia_termoformare1

Open the sterile drape peel pouch and unfold the sterile drape onto a sterile table.



baia_termoformare2

The scrub nurse places both hands inside the sterile drape pouch while the circulating assistant inserts the water bath against the drape’s closed end.



baia_termoformare3

The sterile drape pouch is turned inside out. The opening of the sterile pouch remains around the power cable



baia_termoformare4

The water bath is now ready to be placed on a sterile table close to the operating surgeon.



baia_termoformare5

After placing the draped water bath on the sterile table, make a depression into which sterlile water or saline can be poured. Ensure that the drape lines the bottom of the water bath and that no air is left between the drape and the water bath basin. This is important to ensure correct temperature of the sterlie fluid during procedure.



baia_termoformare6

Pour sterile water or saline into the bath. Fill the bath just over half full. Remember to ensure that this amount of fluid is in the bath during the procedure. Once more ensure there is no air between the bath and the sterile drape.
Once fluid is in the bath, plug the cable in.

The water bath can now be switched on.



PREGATIRE PLACA





pregatire_placa

Implantul poate fi scos din ambalaj in momentul finalizarii reducerii / osteotomiei.
Placa este pregatita pentru modelare prin introducerea in baia de termoformare Inion Thermo+TM pentru aproximativ 1 minut.
Astfel placa devine maleabila.









 MODELARE PLACA



Placa este taiata la forma si dimensiunile necesare cu o foarfeca.modelare-placaVa fi introdusa apoi in baia de termoformare pentru aproximativ 15 secunde. Va deveni astfel maleabila si va putea fi modelata cu usurinta in functie de anatomia zonei de aplicare.
Pentru 10 secunde se va putea indoi usor, dar forma ii va putea fi modificata si in urmatoarele 15 minute cu ajutorul bacurilor.
Tratamentul termic poate fi repetat de pana la trei ori la nevoie.



GAURIRE SI TARODARE



gaurire-tarodare

Gaurirea se poate face sub un unghi de maxim 30 de grade fara a influenta stabilitatea montajului.
Diametrul tarodului este egal cu cel al surubului.
Tarodarea creaza filet si in placa si in os, determinand zavorarea surubului in placa.
Inainte de introducerea surubului gaura filetata trebuie spalata cu ser fiziologic pentru a inlatura reziduurile.







INSERTIA SURUBURILOR SI SECTIONAREA CAPETELOR ACESTORA

suruburile-bioresorbabile

Suruburile nu trebuiesc stranse la maximum pentru ca sa li se poata ulterior inlatura capetele.

Stabilitatea montajului nu este influentata de inlaturarea capetelor suruburilor. Acest lucru insa reduce riscul de iritatie a tesuturilor si deci si reactiile inflamatorii locale.
Taierea capetelor suruburilor se poate face si cu un taietor termic de unica folosinta livrat impreuna cu implanturile.



PINI RESORBABILI







INDICATII PINI



Alinierea si fixarea fracturilor, osteotomiilor, artrodezelor sau  a grefelor osoase in prezenta imobilizarilor suplimentare necesare (alte fixari rigide, gips).
Fracturi la nivelul piciorului sau osteotomii (de ex. in tratamentul hallux valgus-ului).
Fracturi si osteotomii la nivelul mainii si pumnului.
Fracturi de cap radial.
Fracturi de condili humerali.



 AVANTAJE PINI



Nu migreaza la exterior
Risc mai mic de infectii
Mai confortabil pentru pacienti
Material cu siguranta biodegradabil
Nu au fost raportate reactii tisulare generate de aceste produse
Mai mult de 15000 de implantari pana in prezent
Produsele au fost introduse pe piata de mai mult de 5 ani
Introducere facila, materialul este indeajuns de rezistent
Colorate in verde pentru o buna vizibilitate intraoperatorie
Implanturile sunt furnizate steril ceea ce reduce riscul de infectie



 IMPLANTARE PINI



  1. Reducerea fracturii / osteotomiei
  2. Introducerea a doua brose K Inion® pentru a fixa fragmentele
  3. Inlaturarea uneia dintre cele doua brose si masurarea canalului
  4. Selectarea unui pin de acelasi diametru ca si brosa si scurtarea acestuia cu foarfeca la nevoie
  5. Inlocuirea pe rand a tuturor broselor K cu pini
  6. Inchiderea placii si imobilizare postoperatorie

Fiti siguri ca pinii sunt introdusi in totalitate in os!

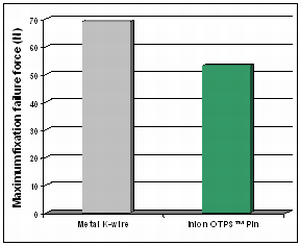

 REZISTENTA VS. BROSELE METALICE



S-au efectuat teste biomecanice pentru a evalua comparativ pinii Inion OTPS™ cu brosele Kirschner pe un model de osteotomie Chevron
Fixarea cu brose K s-a dovedit a fi cu 16 Newtoni mai ferma decat cea cu pini Inion OTPS™, dar fara diferente clinice semnificative.
16N este echivalent cu 1.6kg.
Rezistenta biomecanica a pinilor Inion OTPS™ este deci clinic echivalenta cu cea a fixarii cu brose K.





KITURI SI PINI DISPONIBILI INDIVIDUAL



   Inion OTPS™ Pin kits

3 x 1.5 or 2.0 mm pins (50 mm in length)
2 x K-wires
1 x Cannula
1 x Introducer
1 x Depth gauge



Pn kit reference numbers

PCK-7001 1.5 mm pin kit
PCK-7002 2.0 mm pin kit



   Single-packed pins

PIN-1550: 1.5 x 50 mm
PIN-2050: 2.0 x 50 mm
